Отражатели геодезические

Отражатель геодезический представляет собой световозвращающую призму, используемую с лазерными измерительными приборами для повышения дальности их действия и обеспечения требуемой точности замеров на предельных дистанциях. Он является обязательным аксессуаром при выполнении измерений с помощью EDMI-систем и тахеометров отражательного типа, а при использовании с безотражательными моделями он позволяет, помимо увеличения дальности и минимизации погрешности, упростить наведение прибора на заданную точку. Это способствует повышению производительности геодезической съемки: роботизированные тахеометры на призму наводятся автоматически, самостоятельно распознавая ее в режиме ATR.

Все современные измерительные системы работают на основе диффузного, зеркального, смешанного или световозвращающего принципа отражения луча. По своему устройству и функциональным возможностям отражатели для тахеометров условно делятся на пленочные и призменные, которые в свою очередь бывают одно- и многопризменные, однонаправленные, двухсторонние и круговые, для мобильного использования или стационарной установки. Для упрощения визуального обнаружения и наведения измерителя отражатель на веху обычно оборудуется хорошо заметной маркой.

При необходимости постоянной фиксации определенных точек, например, для наблюдения за деформациями или при задании опорного пункта, относительно которого будут выполняться замеры, наиболее дешевым решением является использование в качестве марок самоклеющейся светоотражательной пленки. При внешней простоте пленочный отражатель является высокотехнологическим изделием, которое обеспечивает световозвращение в направлении измерительного прибора, независимо от угла падения луча, при минимизации его дивергенции, для чего используется пленка со стеклярусной или микропризменной структурой. Отражатели пленочного типа для лазерного излучения имеют более высокую стоимость, чем обычный световозвращающий материал, что обусловлено технологией изготовления, но при этом они также отличаются большей эффективностью, сопоставимой с микропризмами.

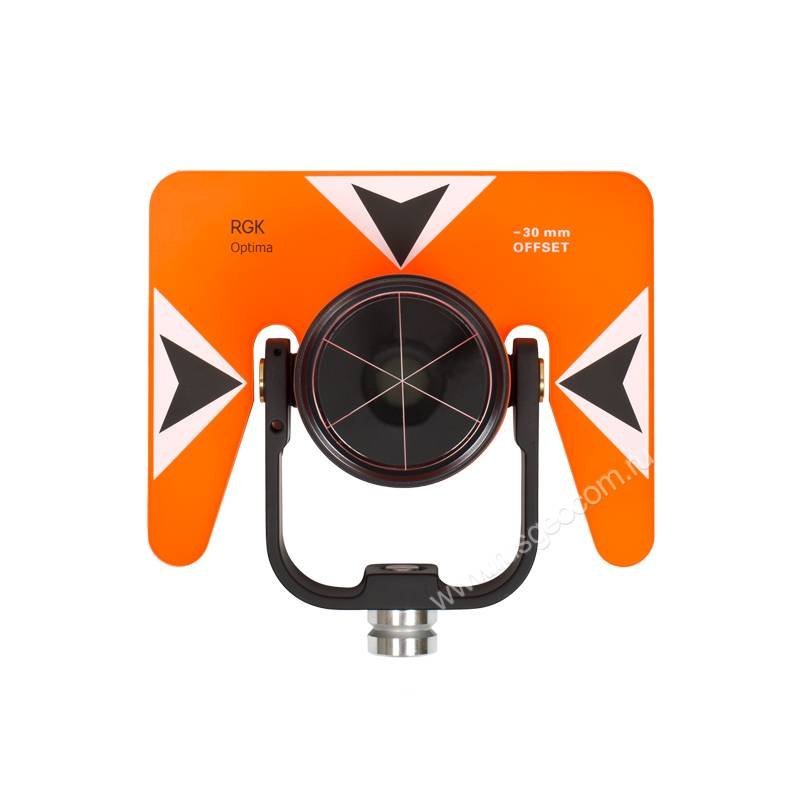

Для стационарной установки, если необходима более высокая точность при большем удалении измерителя относительно контрольной точки, чаще всего используется призменная система, в однопризменном или мультипризменном исполнении, с визирной маркой, либо без нее. Как правило, дорогие модификации для увеличения рабочей дальности и точности имеют внешнее антибликовое покрытие и внутренне медное.

Выбирая отражательную призму, следует обращать внимание на параметры, которые непосредственно влияют на функциональные возможности измерительной системы. К ним можно отнести:

• точность центрирования;
• максимальную обеспечиваемую дальность измерений;
• показатель поправочного коэффициента призмы (константа);
• способ крепления.

Для мобильного применения бюджетным решением является минипризма, которая вполне подходит для использования на ближних и средних дистанциях. При необходимости обеспечения высокоточных и длиннобазисных измерений следует использовать многопризменные "полноформатные" устройства.

Специально для эксплуатации с современными роботизированными тахеометрами и комбинированными системами был создан круговой отражатель, (нередко совмещаемый с GNSS антенной) который лишен основного недостатка "однонаправленных" призм (для обеспечения точности их необходимо постоянно ориентировать относительно измерителя). Также такие приспособления довольно часто используются в системах автоматического управления техникой для отслеживания ее перемещения.

Выбрать и купить отражатель в Уфе вы можете в магазине или на сайте РУСГЕОКОМ. Мы также осуществляем доставку в другие регионы.
