Устройство расширения количества портов Rohde Schwarz ZN-Z84 B22

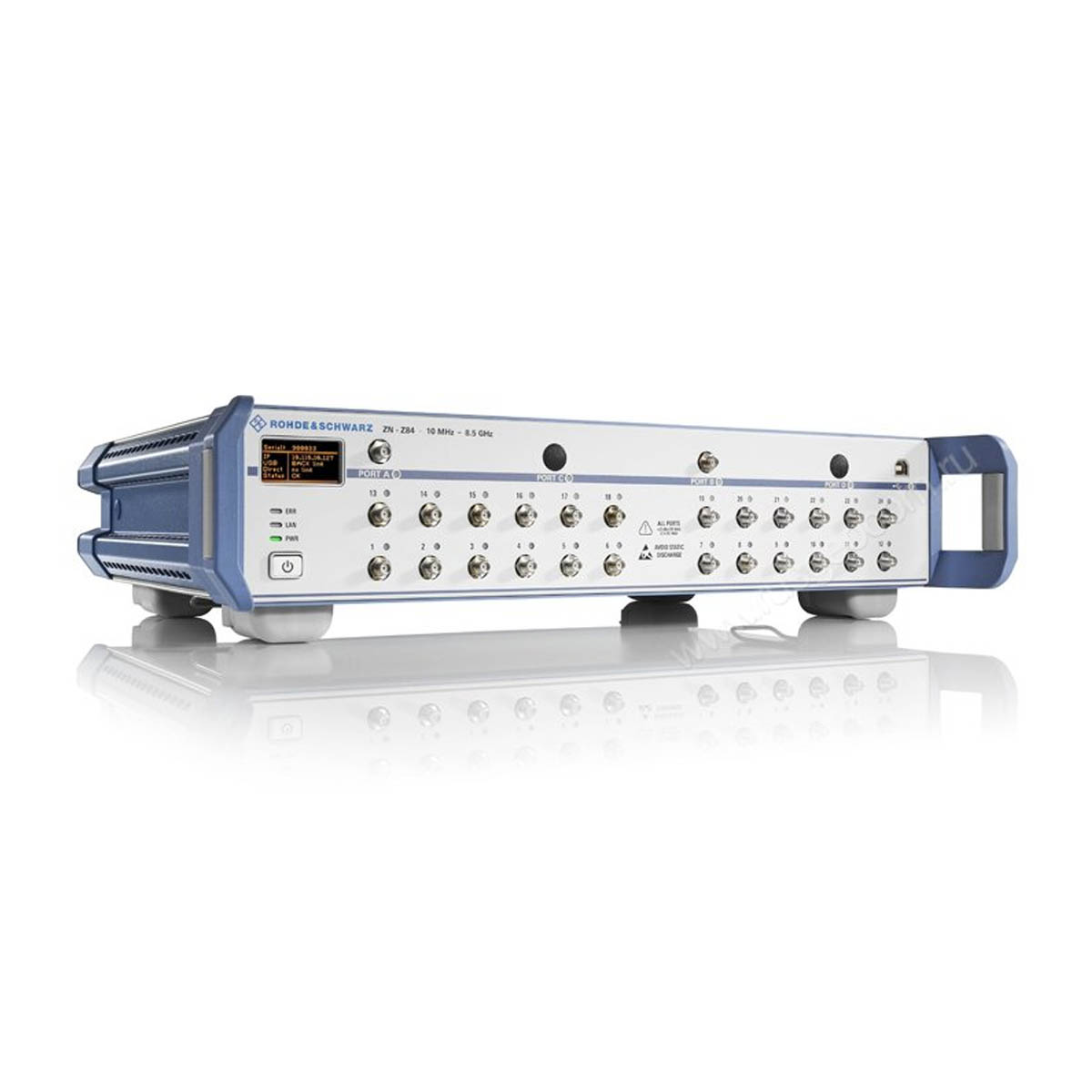

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B22 предназначено для использования с 2-портовыми векторными анализаторами цепей серии R&S ZNx в диапазоне частот от 10 МГц до 8,5 ГГц. Прибор необходим для тестирования многоканальных объектов: сумматоров, делителей, приемо-передающих модулей радиолокационных систем, компонентов антенных фазированных решеток и другой аппаратуры с минимальным количеством переподключений.

Основной функцией устройства является динамическое подключение статически подсоединенных портов анализатора к любому из 12 тестовых портов, соединенных с тестовым оборудованием при помощи дистанционно управляемых твердотельных коммутационных элементов.

Преимущества R&S ZN-Z84 B22

• Полная автоматизация работы – управление матрицей переключений производится через интерфейс анализатора, который самостоятельно распознает и идентифицирует подключенные порты, что исключает необходимость в ручных настройках.
• Комбинированное управление – для подключения устройства расширения количества портов к векторному анализатору цепей можно использовать сетевой порт LAN либо любой из USB разъемов – на передней или задней панели. Когда необходимо наивысшее быстродействие целесообразно воспользоваться опцией прямого подключения через интерфейс Prog Bus с помощью кабеля DIG-IQ.
• Высокая информативность – помимо светодиодных индикаторов состояния над кнопкой включения и разъемами входных портов, прибор снабжен миниатюрным дисплеем, который предоставляет расширенную информацию о соединении с управляющим устройством и другие данные.

Конструкционные особенности

Коммутационная матрица Rohde & Schwarz ZN-Z84 B22 оборудуется дополнительным модулем 2 x 6, который обеспечивает подключение тестовых портов с 7 по 12. Удвоенное, по сравнению с базовой моделью, количество входных выделенных блоков 1 x 4, каждый из которых соединен с обоими выходными модулями, дает возможность полноценно реализовывать режим перекрестной коммутации 2 x 12. Потери на переключающих элементах по трассе прохождения сигнала не влияют на стабильность показаний, так как компенсируются на этапе калибровки системы. При этом специальные калибровочные алгоритмы минимизируют количество необходимых подключений. В ходе выполнения измерений незадействованные порты соединены с согласующими резисторами номиналом 50 Ом, которые служат для минимизации отражений тестового сигнала, обеспечивая высокую точность и достоверность получаемых результатов.

Купить устройство расширения количества портов Rohde Schwarz ZN-Z84 B22 в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
