Рефлектометр векторный Caban R180-11
Рефлектометр векторный Planar CABAN R180-11 представляет собой моноблочный измеритель лабораторного класса без внешних органов управления и индикации, предназначенный для совместного использования с ПК или ноутбуком, который благодаря компактным размерам может напрямую подключаться к тестируемому объекту. С помощью радиоизмерительного прибора можно контролировать характеристики отражения и потерь сигнала в трактах, кабелях и антенно-фидерных устройствах в полосе частот до 18 ГГц, а использование двух и более таких изделий позволяет измерять полный перечень S-параметров матрицы рассеяния многополюсников, включая передаточные характеристики, для чего в комплект поставки включено соответствующее ПО.
Функциональные возможности
Портативный рефлектометр Planar CABAN R180-11 поддерживает линейный, логарифмический и сегментный типы частотного сканирования, с захватом до 100 тыс. точек. ПО RVNA позволяет отображать одновременно до 4 логических каналов с выбранными параметрами частотного диапазона и настройками сканирования, для каждого из которых выделяется свое окно. Отдельный канал может выводить до 4 графиков в прямоугольных или полярных координатах или в виде диаграммы Вольперта-Смита.
Конструкция

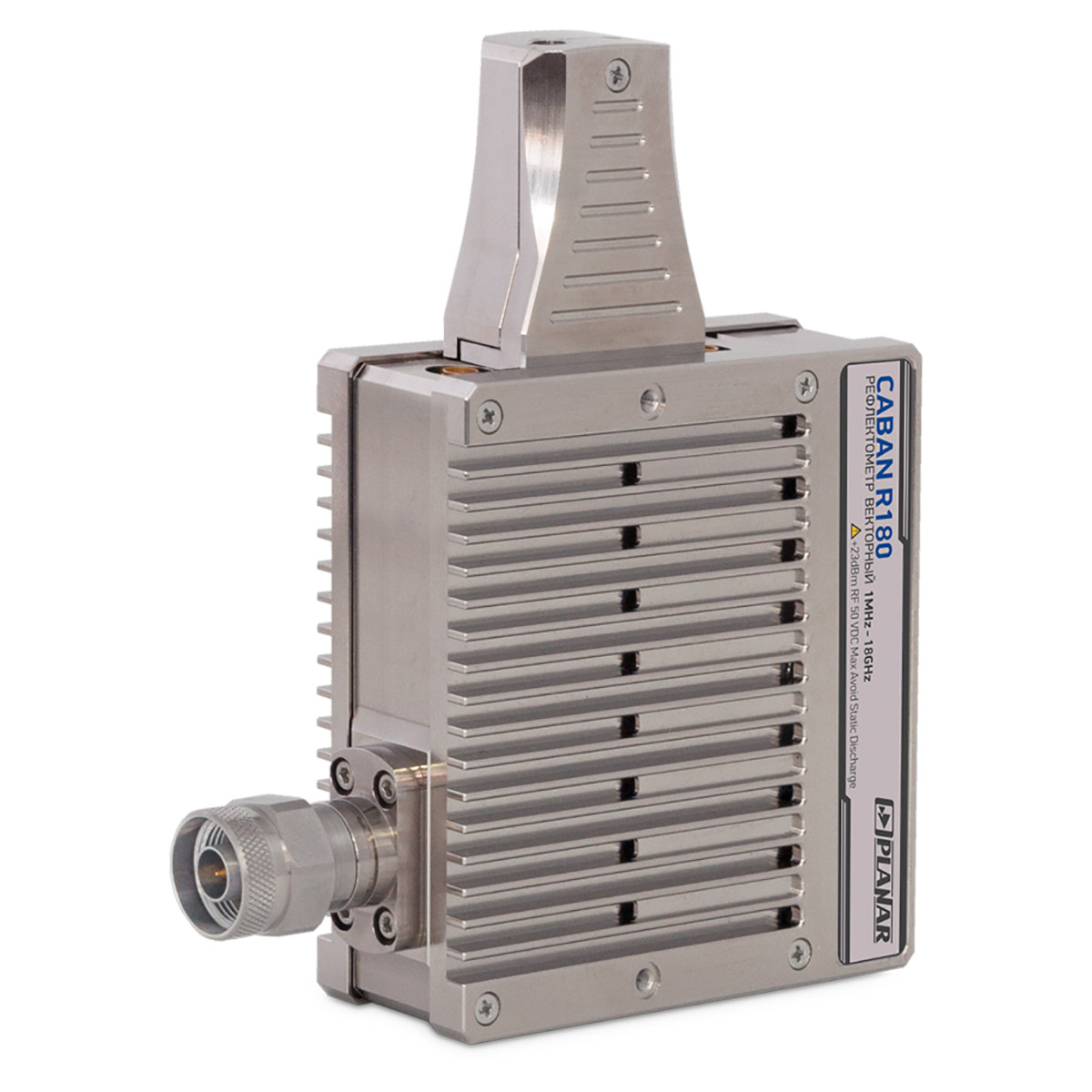

Однопортовый рефлектометр Planar CABAN R180-11, выполнен в компактном корпусе, снабженном внешним оребрением для лучшего охлаждения. Для подключения к объекту контроля служит коаксиальный коннектор типа "розетка" с присоединительным размером 3,5/1,52 мм.
В отличие от младших представителей линейки CABAN, в данном устройстве реализовано комбинированное питание. Оно, в зависимости от программных настроек, может осуществляться либо через коннектор USB Type-C от ПК, используемого также для реализации функций управления, или от комплектного 5-вольтового сетевого адаптера, для подключения которого предусмотрен отдельный разъем. Данная особенность позволяет эксплуатировать рефлектометр Planar CABAN R180-11 со старыми компьютерами, не оборудованными интерфейсом USB 3.0, реализуя режимы высокой выходной мощности.
Преимущества
- Перпендикулярное расположение порта относительно разъемов управления и питания дает возможность размещать прибор в ограниченных пространствах.
- Регулируемая выходная мощность в пределах от –15 до 0 дБ/мВт позволяет гибко подстраиваться под особенности объекта контроля.
- Режим преобразования во временную область с функцией фильтрации обеспечивает возможность выполнения рефлектометрического анализа без задействования осциллографа.
Купить рефлектометр векторный Planar CABAN R180-11 в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
