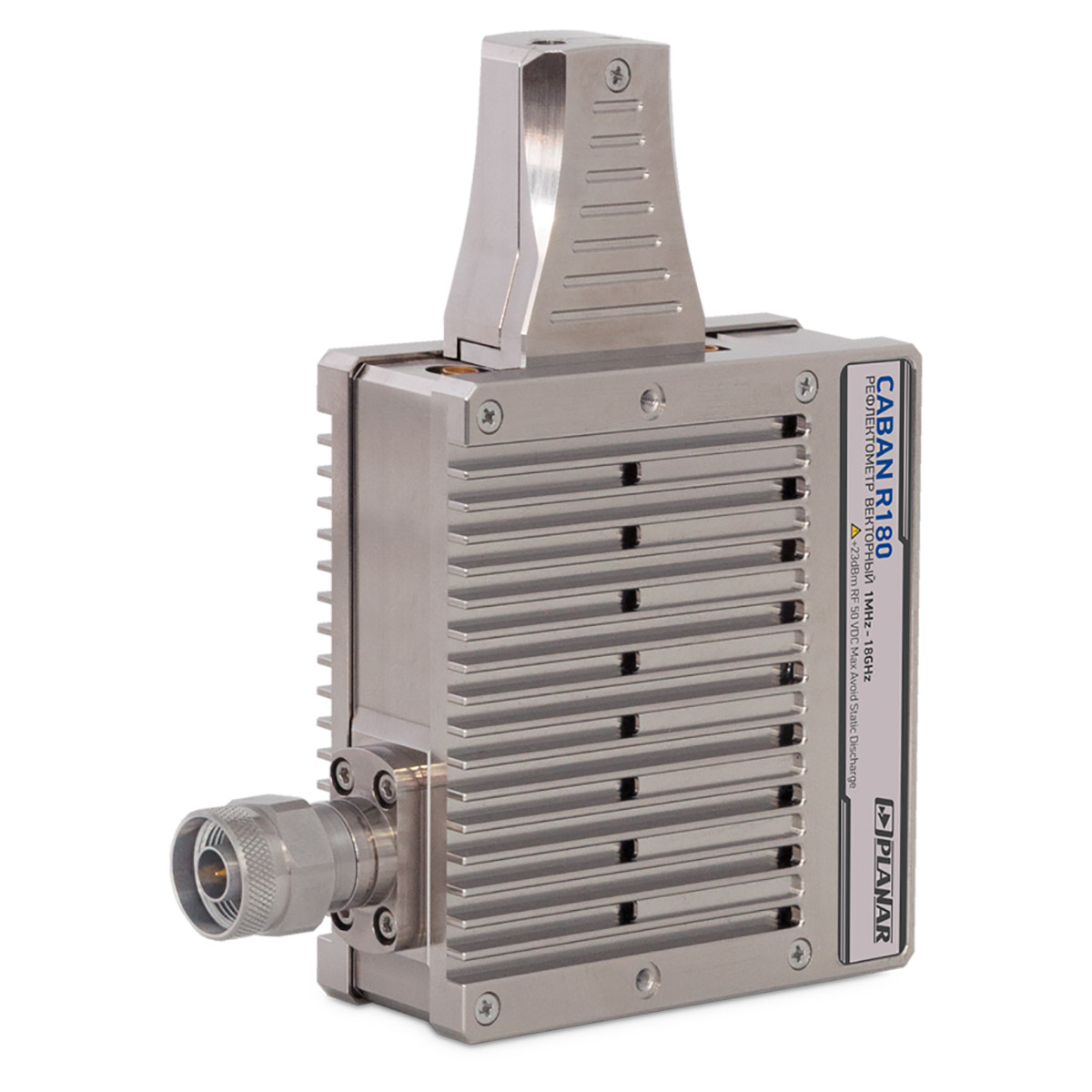

Рефлектометр векторный Planar CABAN R180-01
Рефлектометр векторный Planar CABAN R180-01
Основные характеристики
Артикул:
120150
Гарантия:
1 год
Диапазон частот:
1 МГц - 18 ГГц
Все характеристики
Рефлектометр векторный Planar CABAN R180-01 – компактный измеритель, работающий в полосе частот до 18 ГГц и...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Комплектация
Скачать
Отзывы

Рефлектометр векторный Planar CABAN R180-01 – компактный измеритель, работающий в полосе частот до 18 ГГц и снабженный двунаправленным портом с соединителем типа "N розетка" форм-фактора 7,0/3,04 мм. Использование одного радиоизмерительного прибора позволяет определять параметры отражения и потерь исследуемого устройства, а задействование нескольких однотипных измерительных блоков дает возможность контролировать все S-характеристики матрицы рассеяния многополюсных устройств. Диапазон рабочих температур прибора составляет от –10 до +50 °С, благодаря чему допускается его эксплуатация в полевых условиях.

Преимущества Planar CABAN R180-01

  • Прямое подключение к объекту контроля обеспечивает высокую достоверность и повторяемость результатов за счет исключения промежуточных звеньев: переходников, кабелей и пр., вносящих неопределенность в измерения.
  • Регулируемая выходная мощность позволяет тестировать разнотипные объекты в условиях реального функционирования, расширяя динамический диапазон.
  • Интеграция в состав лабораторных систем – предусмотрена возможность внешнего запуска измерителя и выдачи синхронизирующего сигнала на другие совместно используемые приборы, а также ввод или вывод опорной частоты от внешнего либо внутреннего тактового генератора, для чего оборудование снабжено соответствующими коннекторами.

Конструкционные и функциональные особенности

Обладая более высокой мощностью, расширенным диапазоном рабочих частот и точностью, свойственной измерителям прецизионного класса, рефлектометр Planar CABAN R180-01, в отличие от других представителей линейки CABAN, может запитываться от отдельного 5-вольтового преобразователя, либо по USB каналу, с подключением через коннектор Type-C. Источник питания выбирается пользователем программно.

Для удобства непосредственного подключения объекта контроля разъем измерительного порта размещен перпендикулярно относительно вводов управления и питания. Металлический корпус снабжен оребрением, обеспечивающим улучшенный теплоотвод, за счет чего повышена стабильность характеристик при долговременной работе.

Поставляемое в комплекте ПО RVNA позволяет реализовать все типовые функции векторного анализа цепей. Помимо измерения S-параметров и потерь, предусмотрена возможность запоминания текущих графиков с целью сравнения с последующими, доступны функции математических вычислений, моделирования оснастки, преобразования во временную область, режим допускового контроля и пр.
