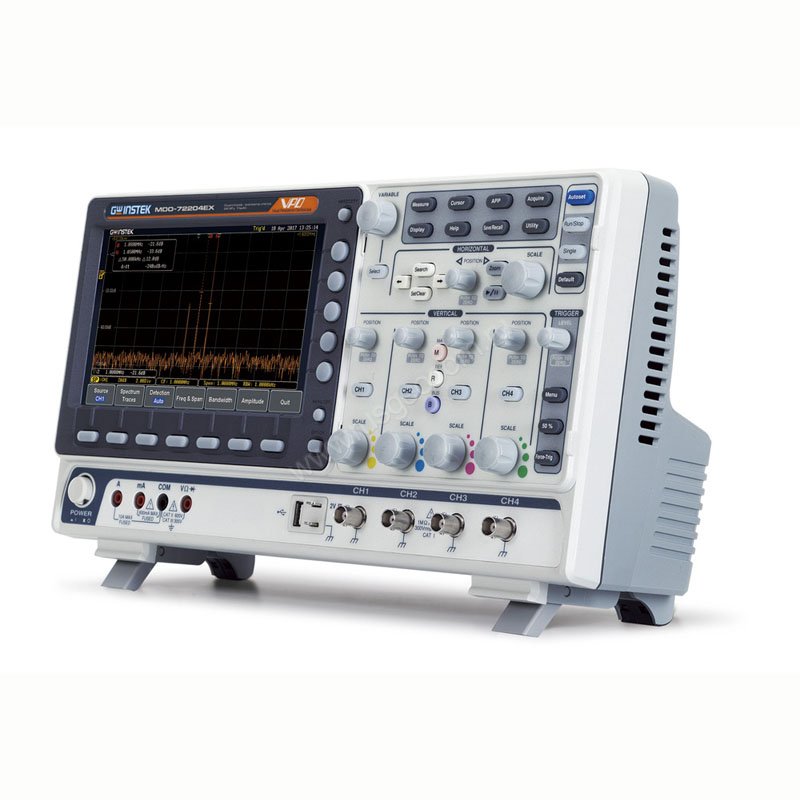

Осциллограф GW Instek MDO-72074EХ

Осциллограф GW Instek MDO-72074EХ - прибор со встроенным мультиметром, который также обладает режимами источника питания, анализатора спектра и генератора СПФ. Предназначенный специально для диагностики и обслуживания систем радиоэлектронной аппаратуры прибор способен измерять сигналы одновременно как во временном, так и в частотном диапазонах.

Кратко о технических свойствах

• 4 аналоговых канала.
• Пропускная способность 70 МГц.
• Максимальное значение частоты дискретизации 1 ГГц.
• Изолированные LAN- и USB-разъемы для соединения с внешними устройствами.
• WVGA LCD- дисплей с диагональю 8”.

Встроенный мультиметр

Функция мультиметра с разрядностью до 5000 позволяет проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, GW Instek MDO-72074EХ выполняет эту функцию с погрешностью всего 0,1 %.

Источник постоянного тока и 2-канальный генератор СПФ до 25 МГц

2 настраиваемые канала - 5 В/1A позволяют источнику обеспечивать электропитанием исследуемые цепи или платы часто эксплуатируемого модуля “интернета вещей”.

Генератор способен воспроизводить до 13 различных форм сигналов. При этом он обеспечивает 14-битное вертикальное разрешение и частоту дискретизации 200 МГц.

Благодаря наличию этой опции в GW Instek MDO-72074EХ, вы сами можете как загружать формы сигналов, так и настраивать их параметры.

Режим сегментированной памяти

Данная функция делит осциллограмму на заданное пользователем число сегментов, благодаря чему сокращается расстояние между синхроимпульсами; при обнаружении нестабильной неисправности вы можете отобразить на экране именного ее без другой информации. Также этот режим позволяет цифровому осциллографу проводить автоматические измерения и рассчитывать статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.

Купить осциллограф GW Instek MDO-72074EХ в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
