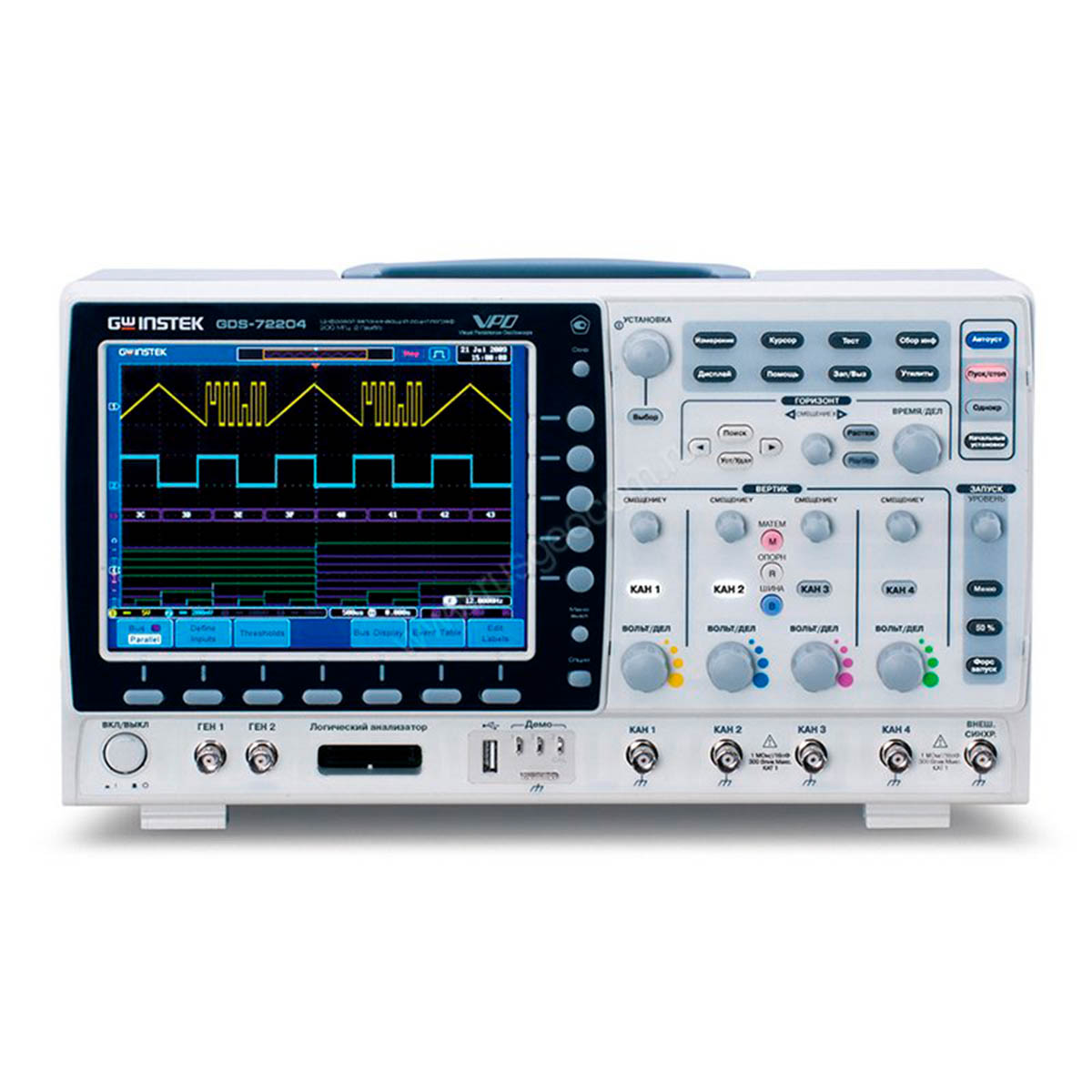

Осциллограф GW Instek GDS-72104
Осциллограф GW Instek GDS-72104 – 100-мегагерцовая 4-канальная модель из серии многофункциональных лабораторных измерителей, ориентированных на использование в сфере диагностики и отладки современных радиоэлектронных систем и низкочастотного цифрового оборудования. Прибор оснащен целым рядом функций, которые присущи осциллографам класса Hi-End – поисковой машиной, большим объемом памяти с возможностью объединения каналов и режимом сегментации, крупноразмерным SVGA-дисплеем, расширенным перечнем вариантов запуска синхронизации, полным набором средств анализа и обработки данных и пр.
Особенности
- 4 измерительных канала с отдельным входом для синхронизирующего сигнала позволяют использовать GW Instek GDS-72104 для исследования и наладки сложных систем.
- Технология VPO, реализованная на основе FPGA-модуля, повышает наглядность отображения осциллограмм сложных динамично изменяющихся сигналов – за счет имитации эффекта "послесвечения".
- Цифровой фильтр с регулируемой частотой среза обеспечивает выборочную блокировку нежелательных компонентов сигнала, улучшая точность результатов при наличии паразитных помех и шумов.
- Выход "Демо", кроме калибровочного сигнала, регулируемого по частоте и скважности, способен выдавать демонстрационные сигналы и пакеты с фиксированными параметрами.
Преимущества
Обработка данных. Расширенный математический аппарат упрощает анализ результатов измерений. Осциллограф GDS-72104 способен выполнять сложение-вычитание, умножение-деление сигналов, извлекать корень, вычислять дифференциалы и интегралы, с графическим отображением получаемых результатов. Поддерживается возможность вычислений по собственным формулам. Режим растяжки позволяет одновременно отслеживать форму всего сигнала и увеличенное изображение отдельного участка.
Расширение функциональности. Цифровой осциллограф оборудован двумя специальными слотами, расположенными с тыльной стороны корпуса, которые могут использоваться для монтажа опциональных модулей. Для тестирования проверяемой аппаратуры с использованием образцового источника сигналов в прибор можно установить один или два функциональных генератора. Доустановка модуля анализатора спектра с 8 или 16 цифровыми каналами и активация соответствующих режимов синхронизации преобразует GW Instek GDS-72104 в MSO-измеритель. Опция логического анализатора позволяет производить отладку цифровых устройств на основе микроконтроллеров с последовательными шинами UART, I2C, SPI, LIN, CAN. При установке приложений через функцию APP, становятся доступными режимы вольтметра, логгера и пр.
Интерфейсы. Как и другие профессиональные осциллографы среднего класса, оснащен портами RS232 и USB. Кроме переноса сохраненных результатов с помощью съемного носителя, их можно использовать для подключения к ПК – для прямого обмена данными или работы в режиме дистанционного управления. При необходимости сетевого подключения прибора предусмотрена возможность опциональной установки интерфейсов LAN либо GPIB, а также VGA выхода – для вывода изображения, дублирующего экран осциллографа на монитор или проектор. Поддержка PictBridge позволяет распечатывать изображения экрана при непосредственном подключении прибора к принтеру.
Купить осциллограф GW Instek GDS-72104 в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
