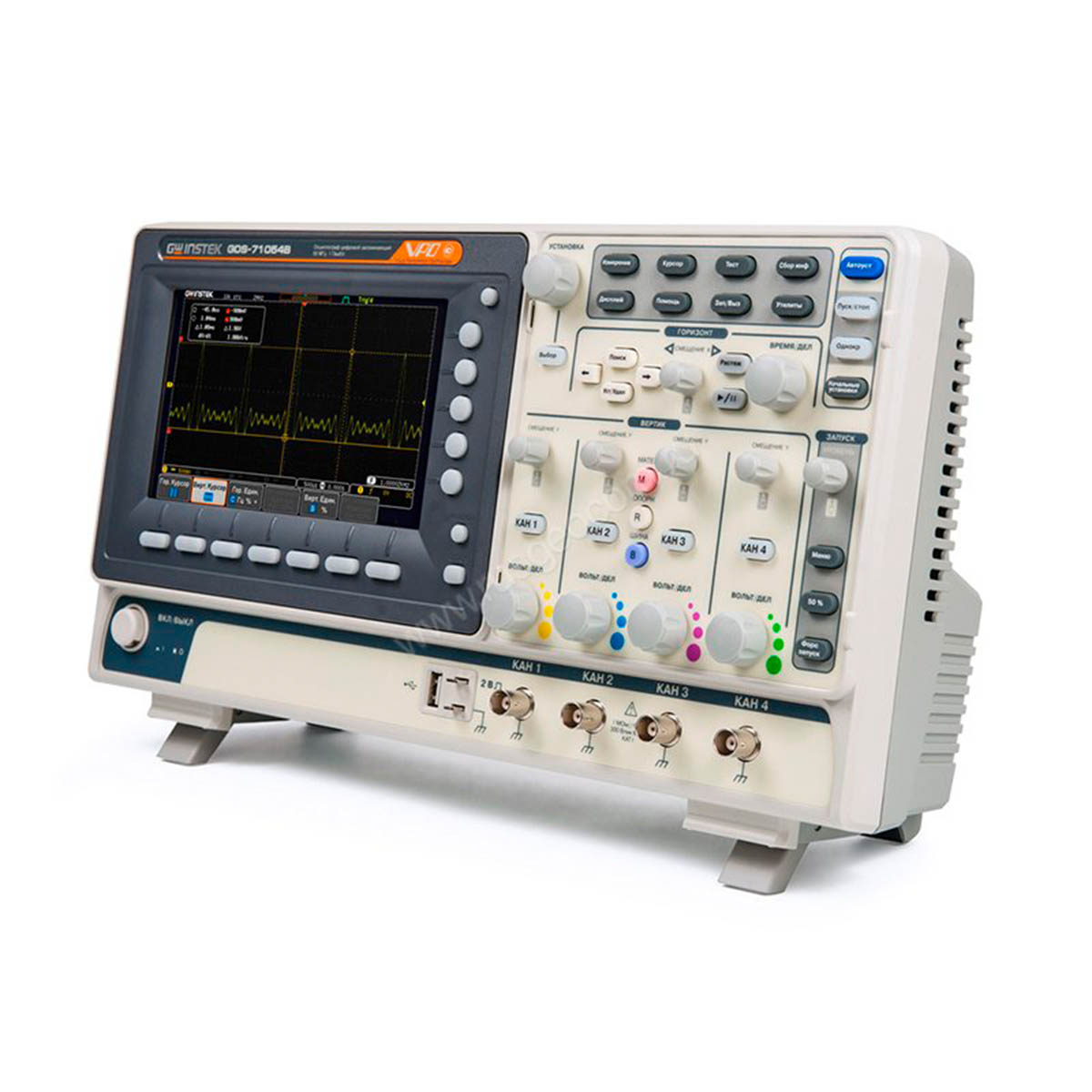

Осциллограф GW Instek GDS-71102B
Осциллограф GW Instek GDS-71102B относится к третьему поколению цифровых приборов бюджетной категории и отличается увеличенной частотой дискретизации, объемной памятью, а также полностью переработанным интерфейсом на основе обновленной программно-аппаратной платформы. Среди моделей линейки GDS-71xxxB данная модификация обладает наиболее широкой полосой пропускания – 100 МГц при наименьшем времени нарастания, которое не превышает 3,5 нс.
Особенности
- Наглядность – оснащение цветным дисплеем с поддержкой технологии VPO (визуализации сигнала) позволяет отображать осциллограммы сложных сигналов подобно аналоговым приборам
- Работа с длинными выборками обеспечивается за счет большей глубины выделенной памяти - по 10 МБ на канал, а также благодаря наличию в GW Instek GDS-71102B режима сегментации
- Программное наращивание функциональности – при необходимости базовые возможности прибора можно увеличить путем доустановки дополнительных приложений – цифрового вольтметра, фильтра, регистратора и т.д
- Допусковый контроль – 2 осциллограммы могут сохраняться в качестве опорных с выводом на экран одновременно с текущими сигналами в режиме тестирования по маске, что упрощает серийную проверку соответствия параметров партии продукции при использовании осциллографа на производстве
- Расширенные вычислительные возможности – кроме реализации стандартных аналитических и математических функций, осциллограф GDS-71102B способен выполнять интегрирование, дифференцирование сигналов, а также производить расчет данных по введенным формулам
- Встроенный калибратор позволяет выставлять оптимальный показатель компенсации для пробников, добиваясь точного отображения формы сигнала
Преимущества
Цифровой осциллограф обладает расширенным перечнем вариантов запуска, обеспечивая отслеживание широкого перечня сигналов. Кроме синхронизации по стандартным параметрам, событиям и внешнему сигналу, поддерживается запуск по ранту – событие должно находиться в пределах заданной петли гистерезиса. Для упрощения обнаружения событий предназначена функция поисковой машины. При установке минимального значения коэффициента отклонения автоматически активируется режим ограничения полосы пропускания до 20 МГц, что минимизирует влияние высокочастотных помех.
Осциллограф GDS-71102B оборудован встроенным флеш-диском на 32 МБ. В отличие от предыдущих модификаций, прибор позволяет сохранять результаты измерений в табличном или графическом формате с несколькими вариантами расширений. Этим обеспечивается повышенная гибкость, без необходимости дополнительной конвертации получаемых данных. Наличие USB-интерфейсов – хоста и порта позволяет сохранять и переносить настройки и данные с использованием подключаемого носителя либо через прямое подключение к ПК. Поддерживается режим удаленного управления, а также функция PictBridge – для непосредственного вывода на печать осциллограмм/экранов при работе с принтером.
Купить осциллограф GW Instek GDS-71102B в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
