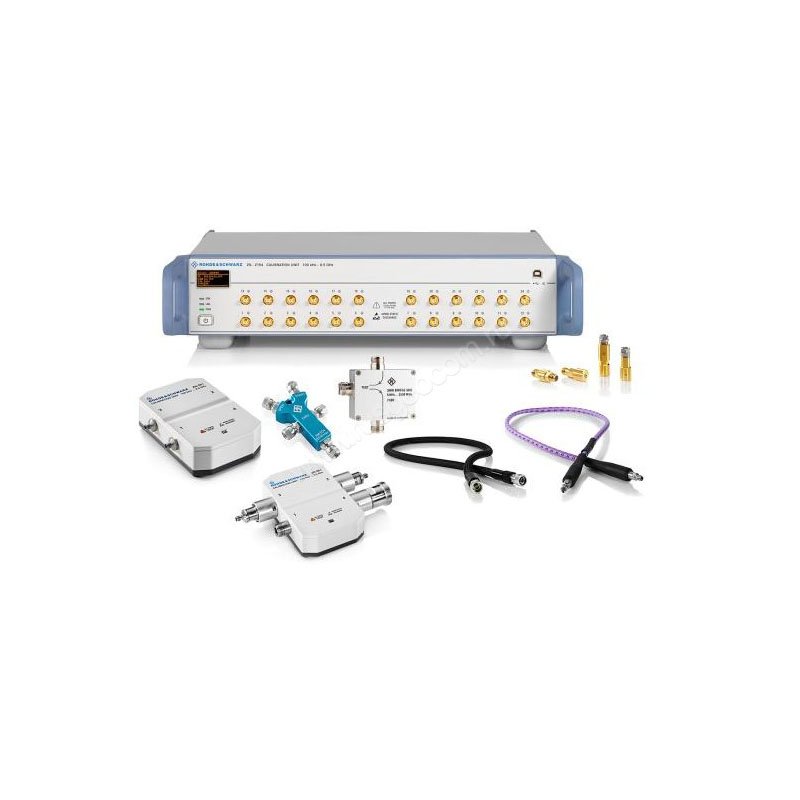

Калибровочный набор Rohde Schwarz ZV-Z58 3,5мм-штекер
Калибровочный набор Rohde Schwarz ZV-Z58 3,5 мм-штекер предназначен для быстрой калибровки векторных анализаторов цепей серии ZVT8 в однопортовом исполнении, с установленной аппаратной опцией B68. Устройство выполнено в виде настольного блока с 8 RF-входами, набором внутренних стандартов, которые работают в полосе частот 300 кГц - 8 ГГц, и встроенной электронной системой, осуществляющей последовательную коммутацию портов подключенного анализатора с калибровочными мерами в требуемом порядке. Управление процессом настройки производится программными средствами калибрующего прибора, с передачей сигналов управления и считыванием данных по USB-каналу.
Преимущества Rohde & Schwarz ZV-Z58
- Низкая трудоемкость – в процессе калибровочных работ не нужно выполнять какие-либо механические операции по переключению соединительных разъемов, вводу и обработке данных.
- Высокая производительность – полная TOSM калибровка 8-канальных анализаторов цепей по 201 точке в автоматическом режиме занимает всего 84 с, а по 401 точке – 115 с.
- Гарантированная точность – использование сохраненных в памяти блока индивидуальных характеристических данных встроенных стандартов минимизирует погрешность. Автоматическое считывание и обработка результатов исключает вероятность субъективной ошибки.
Конструкционные особенности
В отличие от младших моделей семейства ZV-Z5x, блок автокалибровки векторных анализаторов цепей R&S ZV-Z58 3,5 мм-штекер оснащен встроенным источником питания от сети переменного тока, который снабжен двумя предохранителями и активируется переключателем на задней панели. Подача напряжения на внутренние модули устройства осуществляется при нажатии кнопки STANDBY. Для удобства все RF-разъемы и USB-порт размещены на передней панели. При подключении калибровочный блок распознается и инициализируется операционной системой анализатора автоматически, без вмешательства пользователя.
Прибор выполнен в стандартном типоразмере и может размещаться на рабочем месте в горизонтальном или наклонном положении, или же устанавливаться поверх калибруемого анализатора, что упрощает подключение соединительных кабелей. При использовании опционального крепежа модель легко монтируется в 19-дюймовую стойку. Для упрощения переноски сбоку корпуса размещена подпружиненная ручка.
Купить калибровочный набор Rohde Schwarz ZV-Z58 3,5 мм-штекер в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
