Калибровочный набор Rohde Schwarz ZV-Z229

Оставить отзыв
Код товара 86486
Калибровочный набор Rohde Schwarz ZV-Z229
Rohde Schwarz ZV-Z229
Калибровочный набор Rohde Schwarz ZV-Z229
Основные характеристики
Артикул:
5011.6559.02
Гарантия:
1 месяц
Диапазон частот:
от 0 Гц до 40 ГГц
Тип разъемов:
 2,92 мм (вилка/розетка каждый), 5
Все характеристики
Калибровочный набор Rohde Schwarz ZV-Z229 - комплект механических мер с разъемами коаксиального типа. Комплект...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

Калибровочный набор Rohde Schwarz ZV-Z229 - комплект механических мер с разъемами коаксиального типа. Комплект выполняет роль стандарта коэффициентов передачи и отражения при проведении калибровки векторных и скалярных радиоизмерительных анализаторов.

Назначение

Комплект применяется в процессе научных и образовательных исследований, при разработке и контроле качества радиоэлектронного оборудования, задействуется в метрологии, материаловедении и других отраслях.

Принцип действия

Все нагрузки базируются на нормированном отражении падающей мощности. Каждый отдельный стандарт - то однородный коаксиальный волновод, установленный на отражающий или поглощающий, в зависимости от меры, элемент.

Преимущества

Точность настройки с использованием набора мер Rohde Schwarz ZV-Z229 сравнима с применением наборов калибровочных стандартов, включающих образцовую подвижную нагрузку. Также стоит отметить, что, в отличие от таких комплектов, это решение требует меньше трудозатрат для проведения всех операций и отличается большей доступностью.

Комплект применяется для метрологических и калибровочных операций с анализаторами цепей в диапазоне до 40 ГГц и сохраняет полную функциональность вплоть до 0 Гц. Для подключения к соединительным проводам и портам анализатора используются разъемы формата 2.92 мм.

Состав Rohde Schwarz ZV-Z229

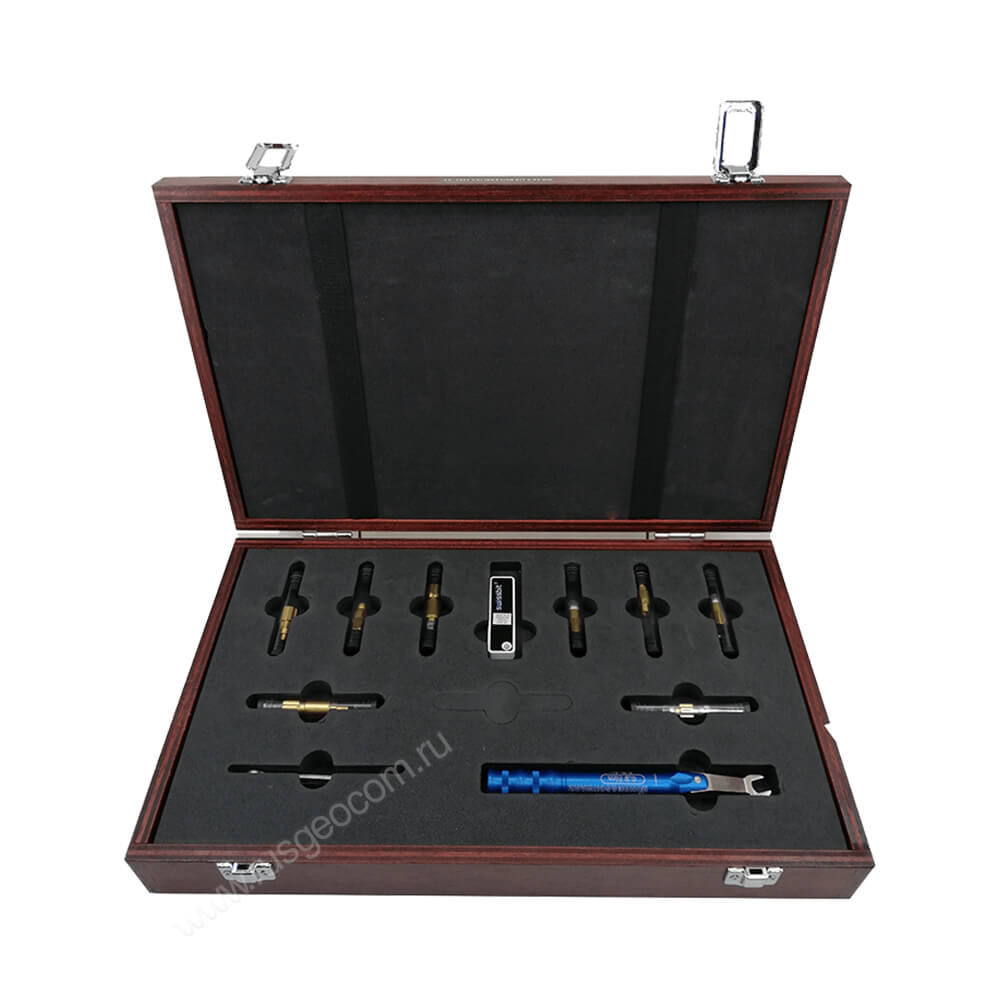

В набор включены все необходимые меры для настройки - стандарты холостого хода, короткого замыкания, согласованной нагрузки и перемычка для калибровочной операции “through”. Тарированный ключ помогает произвести все подключения при создании тестовой схемы должным образом и с максимальной сохранностью разъемов.

Для хранения и безопасной транспортировки всех элементов набора предусмотрен кейс с ложементом, который надежно фиксирует калибровочные стандарты.

Особенности работы

Прецизионно измеренные S-параметры мер поставляются на комплектном USB-накопителе. Эти данные используются для повышения качества калибровки. В процессе настройки значения параметров загружают в анализатор.

Важно понимать, что представленная информация действительна только при соблюдении межповерочных интервалов, прогреве оборудования и установленных параметров среды.
