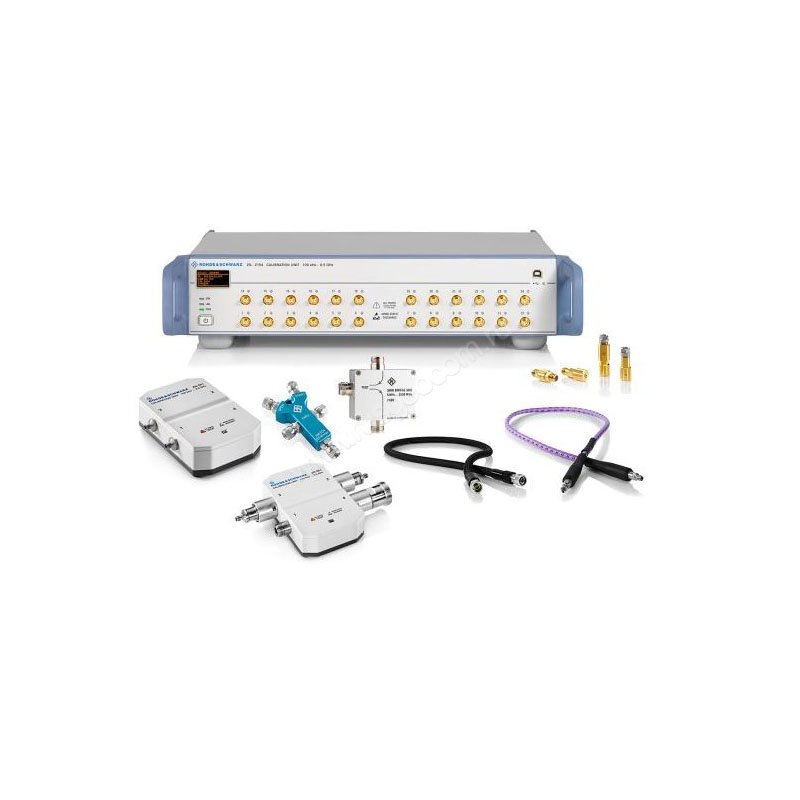

Калибровочный набор Rohde Schwarz ZN-Z52

Калибровочный набор Rohde Schwarz ZN-Z52 – компактное 4-канальное электронное устройство, которое позволяет выполнять автоматическую калибровку нескольких портов анализатора цепей за одну простую процедуру.

Модель предназначена для использования с приборами векторного типа серий ZVA, ZVT, ZNB/T, ZNC, ZND и ZNL, и обеспечивает быструю проверку точностных характеристик с автоматическим расчетом поправок. Это - необходимая процедура перед выполнением измерений S-параметров в 50-омных коаксиальных трактах с разъемами 3,5-мм в полосе частот 100 кГц – 26,5 ГГц.

Конструкционные особенности

Автоматический калибровочный модуль Rohde & Schwarz ZN-Z52 снабжен полным набором мер для OSM и UOSM калибровок. Электрическое соединение калибровочных стандартов с измерительными портами осуществляют электронные коммутационные элементы. Управление их работой происходит непосредственно через ПО калибруемого анализатора цепей, что полностью автоматизирует процесс, исключая необходимость в каких-либо промежуточных ручных переключениях и регулировках. В качестве канала управления используется USB-интерфейс с подключением к калибровочному модулю через специальный кабель с надежным 5-штырьковым разъемом.

Четыре идентичных порта Rohde Schwarz ZN-Z52 снабжены нумерацией для исключения неправильного подключения. Характеристические данные встроенных стандартов записаны во внутренней памяти калибровочного модуля и считываются анализатором автоматически, благодаря чему не нужно использовать отдельное внешнее устройство для хранения и переноса информации. Роль индикатора выполняет светодиод на передней панели, который, в зависимости от текущего режима работы, горит или мигает разными цветами, каждый их которых отражает определенный статус.

Преимущества автоматической калибровки с Rohde & Schwarz ZN-Z52

• Высокая производительность – полная автоматизация процесса калибровки минимизирует общее время выполнения работ.
• Надежность данных – электронное переключение между калибровочными стандартами и полностью автоматизированные регистрация показаний, расчет погрешностей и поправок исключают влияние на получаемые результаты субъективных ошибок пользователя.
• Длительный эксплуатационный ресурс обеспечивается за счет выполнения меньшего количества физических операций с разъемами за один цикл калибровки по сравнению с механическими калибровочными мерами.

Купить калибровочный набор Rohde Schwarz ZN-Z52 в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
