Генератор сигналов произвольной формы RIGOL DG5358 Pro

Генератор сигналов произвольной формы RIGOL DG5358 Pro – высокопроизводительный прибор с сенсорным экраном и полосой пропускания 350 МГц, который работает на основе технологии Signal Fidelity второй генерации, обеспечивая частоту семплирования до 2,5 Гвыб/с, при 16-битном вертикальном разрешении и глубине памяти до 128M на канал. Реализуя широкий перечень стандартных и опциональных режимов, прибор способен удовлетворить самые высокие требования к целостности и точности сложных сигналов.

Экономичность

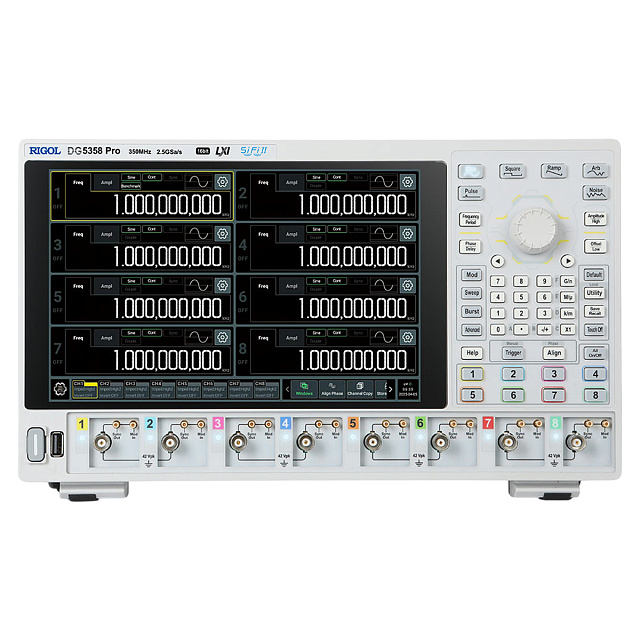

Выполненный в настольном корпусе небольшой глубины, генератор RIGOL DG5358 Pro снабжен 8 каналами, которые могут объединяться в пары, с независимой гальванической развязкой относительно общего шасси и изоляцией групп между собой – для минимизации наводок и помех. Благодаря этому прибор обладает меньшей удельной стоимостью, заменяя собой четыре двухканальных источника тестовых сигналов с прецизионной связью. Высокая плотность компоновки изделия экономит пространство на рабочем месте, а также упрощает выполнение настроечных операций, позволяя копировать установки с одного канала на другой нажатием кнопки.

Эффективное решение для многоканальных испытаний

Моделирование формы сигналов, в зависимости от их сложности и типа, генератор RIGOL DG5358 Pro выполняет путем прямого цифрового синтеза, в соответствии с записанными в памяти данными, либо путем поточечного построения с регулируемой частотой дискретизации, с последующей цифровой и аналоговой фильтрацией и интерполяцией. За счет высокой точности межканальной синхронизации, с джиттером на уровне 200 пс и возможностью регулирования задержки путем задания смещения, прибор способен выдавать когерентные наборы сигналов и подходит для реализации сложных сценариев, например, при разработке и отладке фазированных антенных решеток и MIMO-аппаратуры. Опция IQ-модуляции, доступная для нечетных каналов, упрощает тестирование цифрового коммуникационного оборудования и проверку производительности DSP.

Дополнительные возможности

• При задействовании режима "Multi-pulse Output" генератор сигналов формирует последовательности из редактируемого набора импульсов, реализуя двух-импульсный метод тестирования DPT при оценке динамических параметров электронных коммутаторов, БТИЗ и силовых МОП-транзисторов.
• Использование пошаговой последовательности, в расширенном варианте включающей в себя до 512 этапов, позволяет автоматизировать сложные тестовые сценарии при испытаниях серийной продукции.
• Функция Multi-tone упрощает контроль характеристик усилителей и фильтров, позволяя подавать на них синтезированный сигнал, включающий в себя до 16 тонов с индивидуально регулируемыми амплитудно-фазовыми параметрами.
• Опция Pattern, которая дает возможность формировать кодовые последовательности и PRBS-сигнал, используется для испытаний приемников цифрового интерфейса, последовательных шин и т.п.
