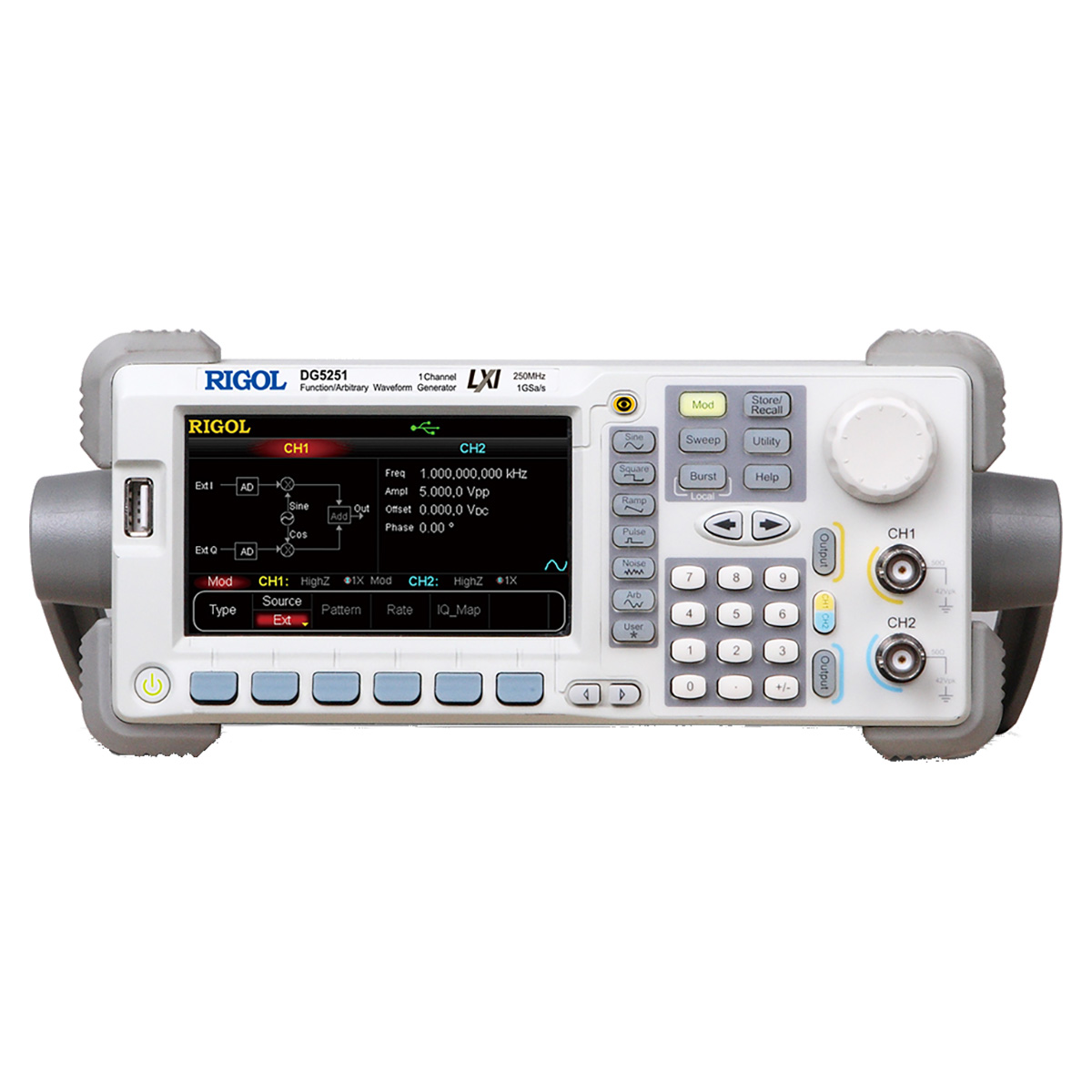

Генератор сигналов произвольной формы RIGOL DG5251

Генератор стандартных функций и сигналов произвольной формы Rigol DG5251 работает в полосе частот до 250 МГц и реализует технологию прямого цифрового синтеза с регулируемой частотой дискретизации, за счет чего достигается высокая точность выходных параметров. Многофункциональное устройство "6 в 1" обеспечивает генерацию типовых сигналов с разными видами модуляции, воспроизведение функций, импульсов, кода, качающейся частоты и последовательностей со скачкообразной перестройкой. Одним из основных отличий генератора сигналов от младших серий является поддержка расширенного перечня фазовых и квадратурных модуляций благодаря наличию встроенного кодоимпульсного модулятора, а также возможность формирования смешанных сигналов при установке опционного 16-канального модуля с цифровыми выходами.

Поддерживаемые типы модуляций

• AM, PM, FM.
• ASK, PSK, FSK.
• PWM.
• BPSK, QPSK, OQPSK, 4DQPSK, 8PSK, D8PSK, 16PSK и QAM до 64 порядка.

Функциональные особенности

Относясь к серии High-End, генератор Rigol DG5251 оснащается памятью увеличенной глубины, по сравнению с представителями младших линеек, и обеспечивает больший показатель частоты семплирования, позволяя воспроизводить сигналы сложной формы со значительной продолжительностью периода. Помимо 5 стандартных функций и 9 базовых произвольных форм, записанных во внутренней памяти, прибор может воспроизводить сигналы, записанные на внешнем USB носителе, а также сохраненные осциллограммы (при подключении к цифровым осциллографам с поддержкой TMC).

Наличие встроенного редактора дает возможность создавать собственные формы произвольных сигналов и записывать их в память или на подключенный съемный носитель. При формировании сигналов с кодоимпульсной модуляцией параметры можно задавать графически в виде IQ-диаграммы либо путем ввода табличных данных.

Коммуникационные возможности

Для совместной работы с другим оборудованием генератор Rigol DG5251 оснащен синхровыходом, а также интерфейсами USB, LAN и GPIB для дистанционного управления. USB порт служит для прямого подключения к ПК и для управления принтером PictBridge без использования компьютера. Разъемы USB хоста размещены как на передней, так и на задней панели, и могут задействоваться не только для обмена данными, для обеспечения работы опционального усилителя амплитуды.
