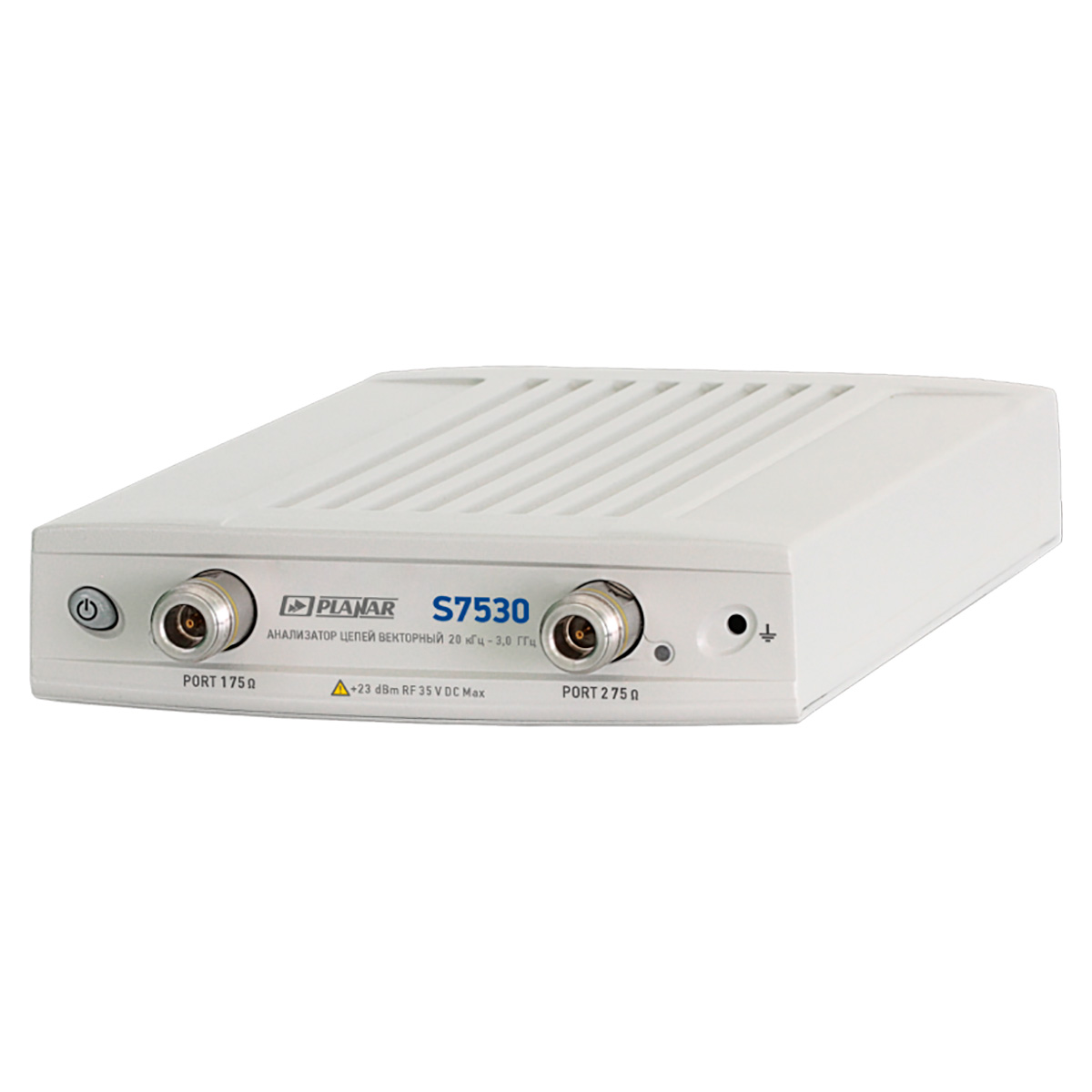

Векторный анализатор Компакт S7530

Анализатор цепей векторный Planar S7530, рассчитанный на работу в диапазоне частот от 20 кГц до 3 ГГц, от других представителей модельного ряда "Компакт" отличается использованием 75-омного измерительного тракта.

Данный прибор является оптимальным решением для применения при разработке и на производстве телевизионного оборудования, низкочастотных коммуникационных устройств аналогового типа, маломощных приемных систем и их компонентов с соответствующим волновым сопротивлением, а также в исследовательской практике.

Как и прочие модели S-линейки, прибор не оборудуется встроенными средствами настройки и регулировки, и функционирует под управлением ПК, подключаемого по USB каналу.

Преимущества Планар S7530

• Компактное исполнение – за счет небольшого размера анализатор не загромождает рабочее место и оптимально подходит для использования на выездных работах.
• Повышенная производительность, по сравнению с серией TR с таким же рабочим диапазоном, импедансом и количеством выходов, обеспечивается за счет реализации двунаправленных функций в обоих портах с задействованием встроенных коммутационных средств, что исключает необходимость ручных переподключений в процессе проведения измерений.
• Разные варианты калибровки – в процессе калибровочных работ, выполняемых с целью обеспечения точности измерений, могут использоваться меры из наборов с резистивными нагрузками, снабженными подвижным поглотителем либо отрезками линий передачи прецизионного класса, а также автоматические калибровочные модули.

Функциональные особенности

Ориентированный на промышленное применение, векторный анализатор цепей Planar S7530, выполнен в прочном металлическом корпусе с питанием от внешнего сетевого адаптера. Оборудованием можно пользоваться как автономным измерителем S-параметров, так и эксплуатировать в составе автоматизированных лабораторных и промышленных стендов и установок.

Для обеспечения настройки и выполнения измерений в комплект поставки включено ПО S2VNA на USB flash-накопителе, предназначенное для установки на ПК с ОС Windows. Наличие демо-режима позволяет ознакомиться с возможностями и особенностями векторного анализатора цепей, что способствует его легкому освоению. Предусмотрена возможность запуска приложения VNA под Linux, как исполняемого AppImage-файла. Допускается инсталляция ПО на несколько компьютеров с различными конфигурациями, что позволяет выполнять работы с прибором разным пользователям.

Купить векторный анализатор цепей Планар S7530 в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
