Векторный анализатор цепей Кобальт C4220

Оставить отзыв
Код товара 120142
Анализатор цепей векторный Planar C4220
Анализатор цепей  Planar C4220
Анализатор  векторный Planar C4220
Planar C4220
Анализатор цепей векторный Planar C4220
Основные характеристики
Артикул:
TM0040
Гарантия:
3 года
Диапазон частот:
100 кГц - 20 ГГц
Все характеристики
Анализатор цепей векторный Planar C4220 – двухпортовая модель, обладающая среди изделий линейки Кобальт...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

Анализатор цепей векторный Planar C4220 – двухпортовая модель, обладающая среди изделий линейки Кобальт наиболее широким частотным диапазоном, от 0,1 до 20 000 МГц, специально созданная отечественным разработчиком для производства и отладки СВЧ оборудования. Конструкция прибора поддерживает возможность совместного использования изделия с одним либо двумя модулями расширения диапазона частот, позволяя выполнять измерение S-параметров объектов контроля в микроволновом диапазоне.

Особенности Планар C4220

  • Высокая производительность – прибор способен выполнять частотное и мощностное сканирование, выполняя измерения в 500 000 точках и затрачивая на один замер всего 10 мкс, с перекоммутацией выходов встроенными средствами, что исключает необходимость ручных переподключений в процессе тестирования отдельного проверяемого устройства.
  • Компьютерное управление – для настройки векторного анализатора цепей, отображения результатов измерений и их анализа используется внешний ПК, подключаемый по USB интерфейсу, который не включен в комплект поставки.
  • Гибкое наращивание функциональных возможностей – с помощью аппаратных и программных опций можно активировать дополнительные режимы, выбирая только те из них, которые необходимы для решения конкретных задач, что позволяет не переплачивать за невостребованные функции.

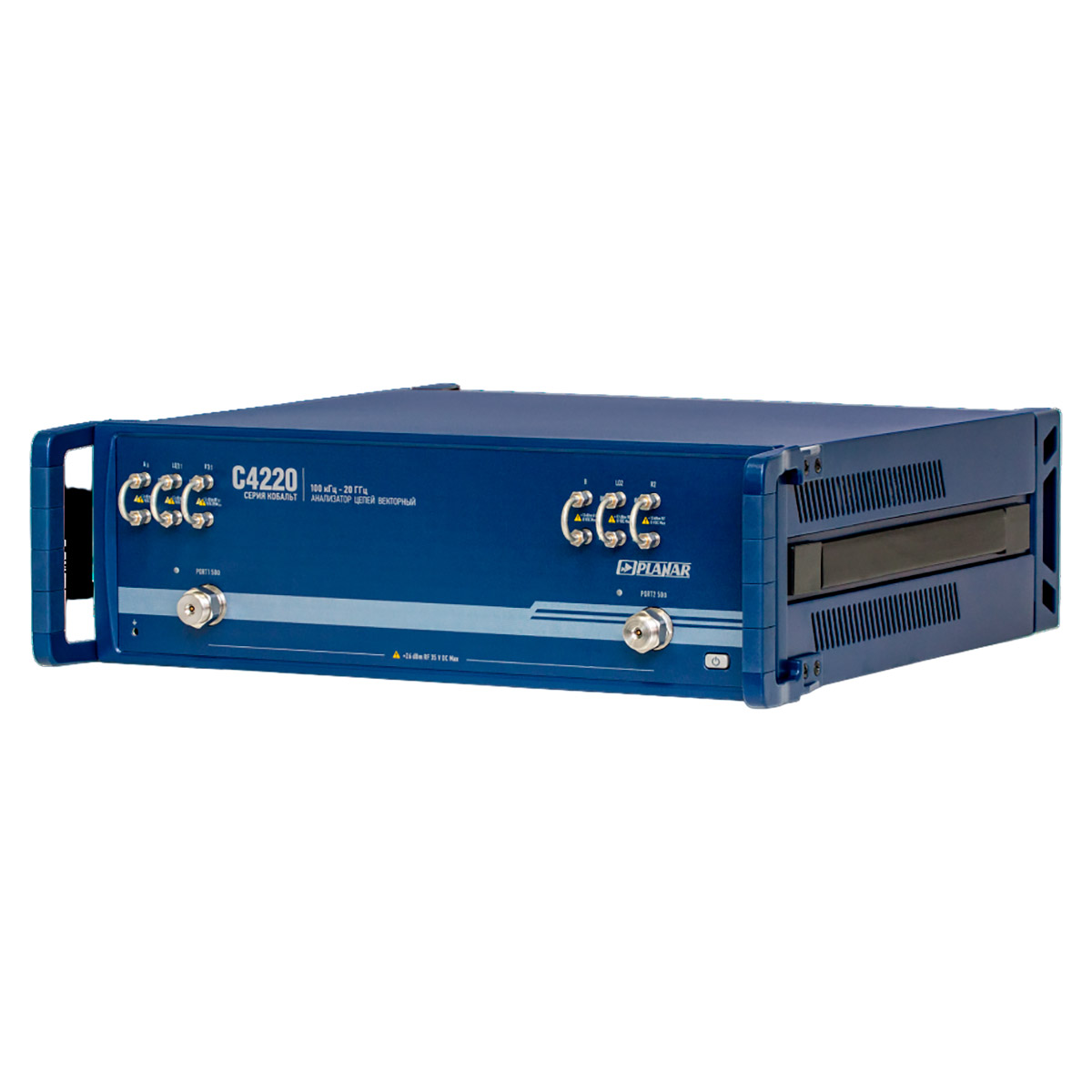

Конструкционное исполнение

Прибор выполнен в прямоугольном корпусе стандартного типоразмера, без встроенного дисплея и внешних органов управления. Для удобства подключения опциональных частотных конвертеров серий TFE и FEV при использовании анализатора цепей Planar C4220 в настольном варианте или при монтаже в стойку коннекторы источника гетеродинного сигнала, опорного и измерительного приемников выведены на переднюю панель прибора. При выполнении измерений в базовом варианте, без задействования дополнительных модулей, они замыкаются соответствующими перемычками, что максимально упрощает и ускоряет переконфигурирование анализатора. Сигналы управления и напряжение питания подаются на внешние модули через разъемы, которые размещены с тыльной части прибора. Также анализатор снабжен USB портом для подключения к ПК и входами и выходами для подачи сигналов запуска и тактирующего сигнала, которые задействуются для сопряжения с другой лабораторной аппаратурой. Дополнительно, при установке аппаратной опции AUX, на заднюю часть выводятся два коннектора двухканального вольтметра постоянного тока.

Купить векторный анализатор цепей Планар C4220 в Уфе, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
